修理/整備/施工例

  • 4サイクルエンジンの焼きつき等

    4サイクルエンジンの焼きつき等

    エンジンから異音が出ているズーマーです。
    (スマートDIOやスクーピーも同系です。)

  • クランク

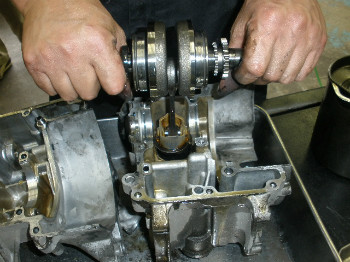

    クランク

     クランクシャフトを分解したところです。

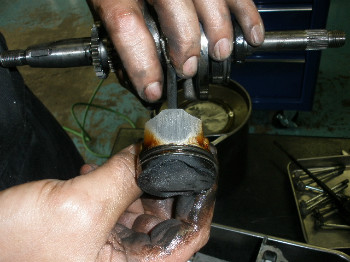

  • ピストン

    ピストン

    ピストンに傷が入っています。
    (もちろんシリンダーも同様です。)

  • サンプル

    サンプル

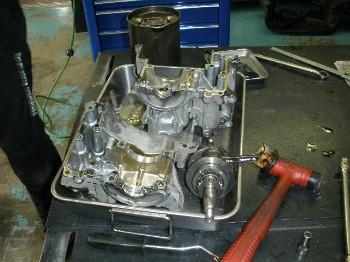

     クランクケースを二分割したところです。

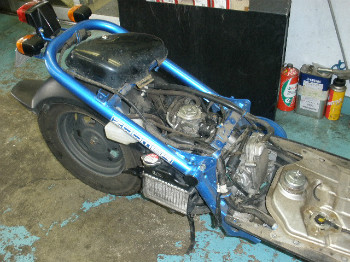

  • フレームへ搭載

    フレームへ搭載

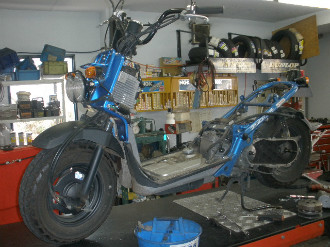

    もうすぐ完成です。

  • キャブレターの不調について

    キャブレターの不調について

     長期の間乗らずに置いておくとキャブレターの中に溜まっているガソリンが変質します。

  • キャブレターの腐食

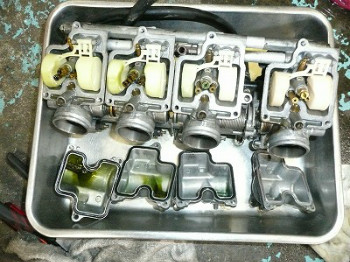

    キャブレターの腐食

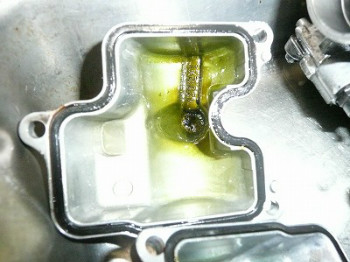

    フロートチャンバー内に腐食して溜まったガソリンです。

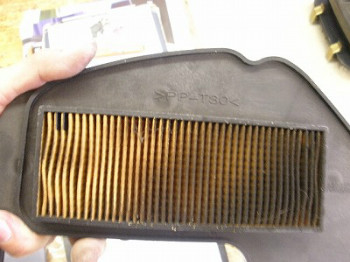

  • エアクリーナーエレメントの汚れ

    エアクリーナーエレメントの汚れ

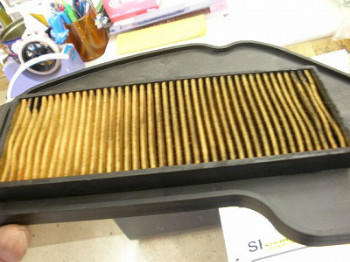

     実際は見た目以上に汚れています。

  • 清掃後

    清掃後

    エアーブローした後の状態です。
    (本来は交換したいのですが)

  • ビッグスクーター駆動部

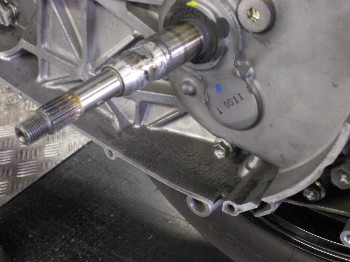

    ビッグスクーター駆動部

    新車より4000kmほどの走行ですが、ダストがかなりでています。

  • リヤ側

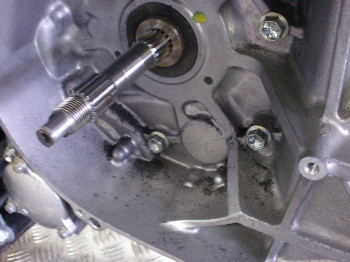

    リヤ側

    クランクシャフト部です。

  • その他のパーツ

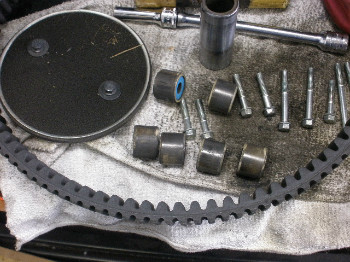

    その他のパーツ

    ウエイトローラーやベルト、ドライブフェイスのフィルターです。 摩耗とゴミ類が見受けられます。

  • 4サイクルエンジンのカーボン

    4サイクルエンジンのカーボン

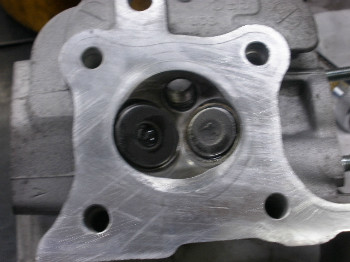

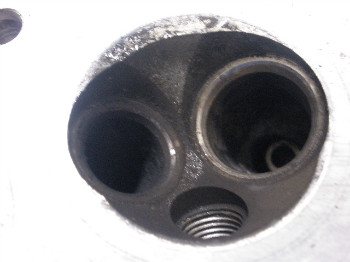

    4st DIOのシリンダーヘッドです。 カーボンがバルブシート部に付着したため、圧縮もれをおこしエンジンがかからなくなりました。

  • 4stDIO

    4stDIO

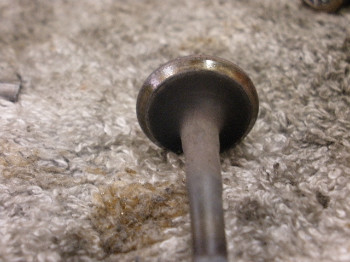

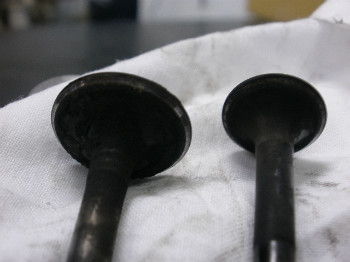

    こちらは、バルブ単体の様子です。 バルブフェイスにカーボンが張り付いてます。

  • 4stDIO

    4stDIO

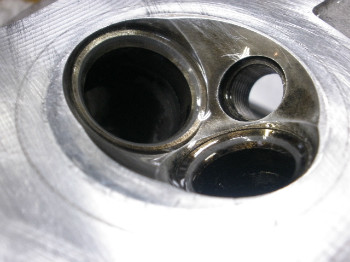

    シリンダーヘッドを清掃したものです。

  • サ4syDIO

    サ4syDIO

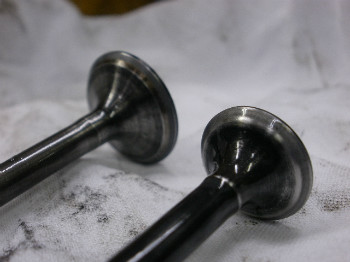

    バルブも綺麗になりました。

  • 4stDIO

    4stDIO

    清掃した部品を組み込んだ物です。

  • ヤマハ ギア(4st)

    ヤマハ ギア(4st)

    こちらは、ヤマハの4stバイクのエンジン部品です。

  • ギア

    ギア

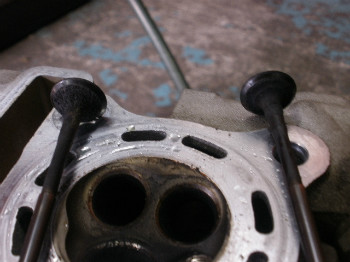

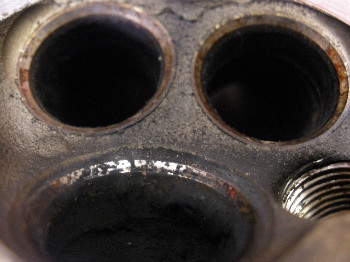

    バルブが当たる部分にカーボンが固着してるのがよくわかります。

  • ギア

    ギア

    バルブの方はさほどでもないようです。

  • ギア

    ギア

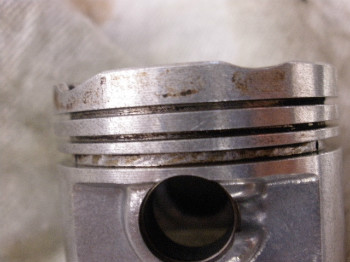

    今回、圧縮が低くエンジンがかかりませんでしたが、バルブのカーボンだけではなくピストンのエキスパンダリング(オイルリング)部にカーボンが入り込み、リングが固まってテンションがかからない状態でした。 まだ、清掃途中ですがこれでもかなり綺麗になりました。
